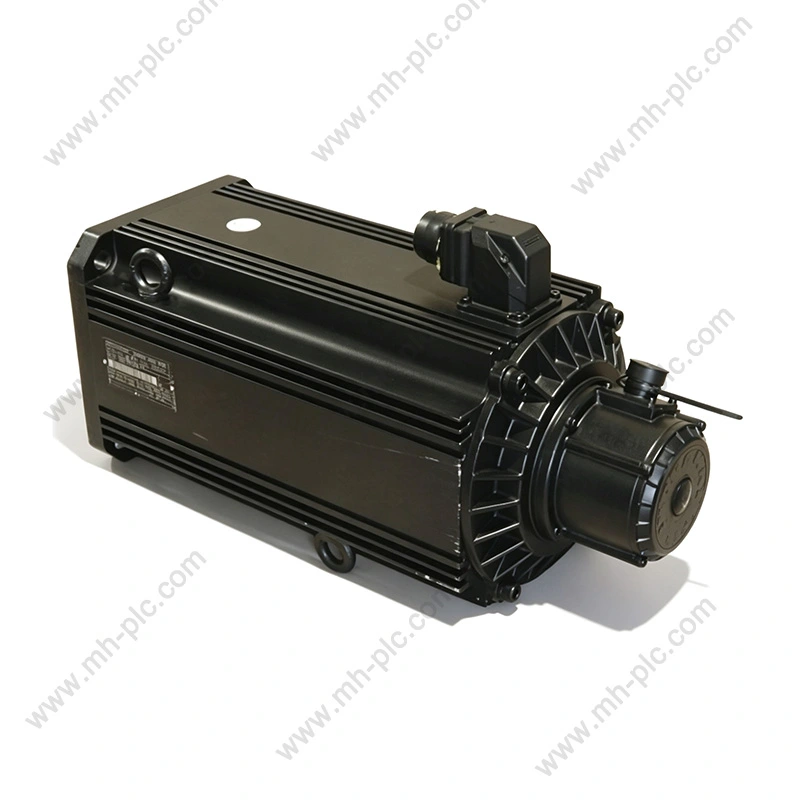

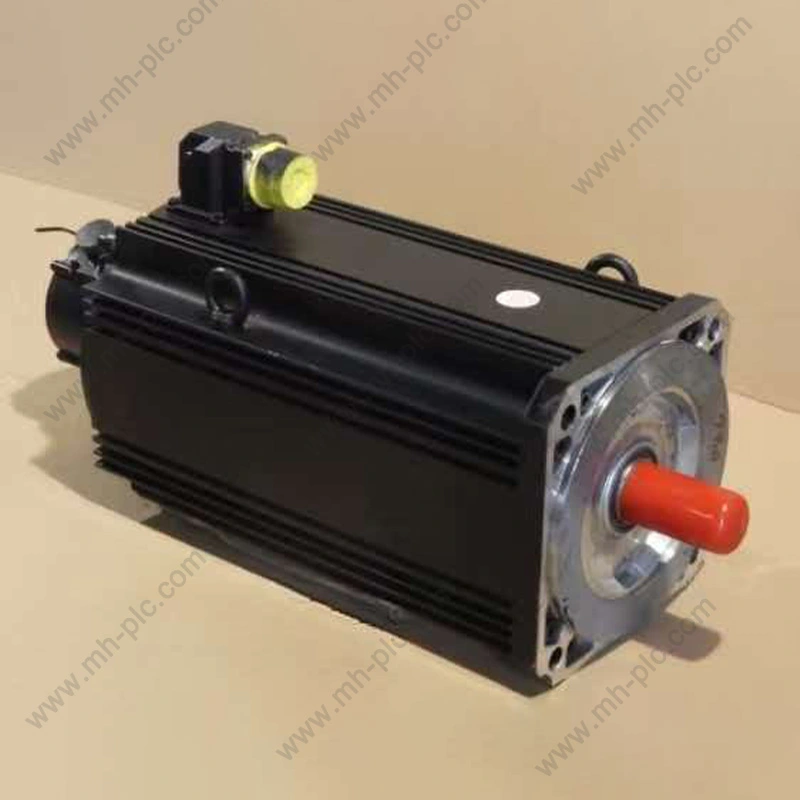

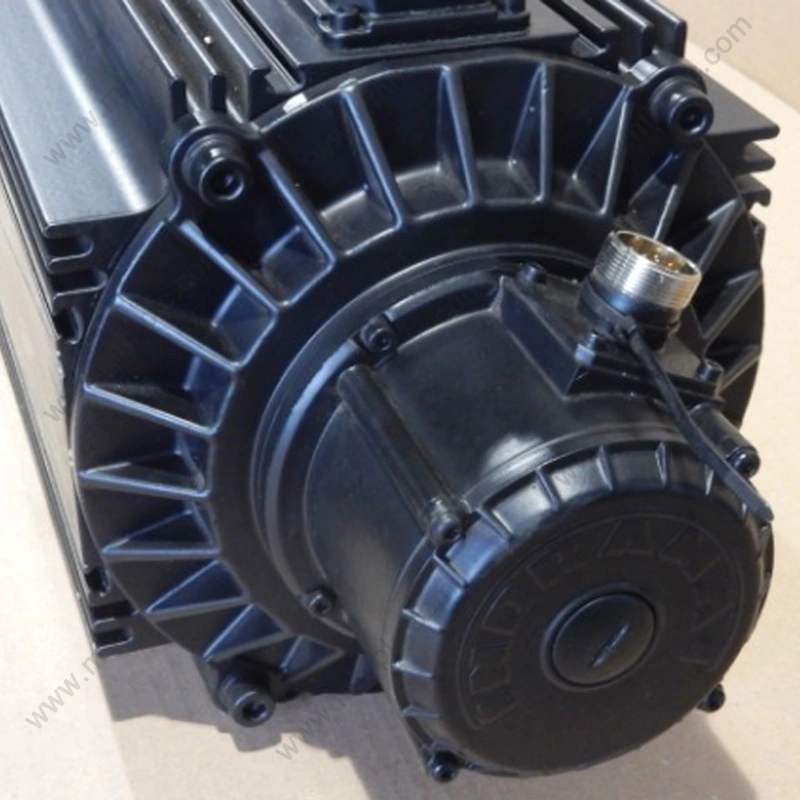

Rexroth MDD112B-N-020-N2L-130GA0

Als professionele leverancier uit China levert Mao Hui Machinery de Rexroth MDD112B-N-020-N2L-130GA0 met een nominaal toerental van 2000 rpm. Het kan een continu koppel van 38,0 Nm in rust leveren, wat krachtige en stabiele prestaties garandeert voor CNC met hoge belasting as toepassingen. Positioneringsgegevens worden verzonden via een geïntegreerde digitale servofeedback-encoder (DSF). stuurt signalen met hoge resolutie naar de controller voor nauwkeurige aanpassing. De centreerdiameter van de motor is 130 mm, en de stroom- en feedbackkabels worden aan de A-zijde naar buiten geleid, waardoor de bedrading rond de koppeling blijft en beschermingsinrichting onbelemmerd.

Kerntechnische specificatieparameters

Opmerking: deze Rexroth MDD112B-N-020-N2L-130GA0 is niet meer leverbaar door de fabrikant. Als u het nodig heeft, neem dan snel contact met ons op.

Belangrijkste toepassingen:

High-end CNC-bewerkingsmachine-industrie

De Rexroth MDD112B-N-020-N2L-130GA0 kan worden toegepast in CNC-bewerkingscentra, precisiefreesmachines, draaibanken, slijpmachines en andere uiterst nauwkeurige verwerkingsapparatuur, die stabiele krachtondersteuning biedt voor de voedingsassen, bewegingsassen, enz. van de werktuigmachines. Bijvoorbeeld:

Bewegingscontrole van CNC-bewerkingscentra;

Precisie mechanische verwerkingsapparatuur;

Aandrijving voor automatische gereedschapswisselsystemen;

Zeer nauwkeurige positioneringsplatforms.

Nieuwe energieproductielijnapparatuur op batterijen

Automatiseringsapparatuur voor drukwerk en papierproductie

Rexroth MDD112B-N-020-N2L-130GA0 is geschikt voor automatiseringssystemen van printapparatuur, terugspoelapparatuur, papier verwerkingsapparatuur, enz. Het biedt krachtondersteuning voor voeding, transmissie, positionering en andere mechanismen.

Productielijn voor verpakkingsautomatisering

Vereist voor het voltooien van snelle toevoer, sortering, verpakking, mechanische assemblage, vulapparatuur en afdichting apparatuur en automatische kistenvulsystemen, evenals nauwkeurige positionering, enz. Er worden hoge eisen gesteld aan de reactiesnelheid en regelnauwkeurigheid van het servosysteem.

Productielijnen voor automatisering van voedsel en tabak

Kan worden gebruikt in het motion control-gedeelte van voedselverwerkingsapparatuur, automatische verpakkingsapparatuur en tabak productielijnen, waardoor een nauwkeurige uitvoering van apparatuuracties wordt bereikt. Verbetering van de efficiëntie van de werking van apparatuur en het verminderen van het risico op uitval van apparatuur in het productieproces.

Apparatuur voor de verwerking van auto-onderdelen

Verwerkingscentra voor auto-onderdelen;

Automatische assemblageapparatuur;

Precisie-inspectieapparatuur;

Hulpapparatuur voor geautomatiseerde productie.

Aanbevelingen voor regelmatig onderhoud

Vraag en antwoord

Vraag 1: Wat veroorzaakt de coördinaatstoornis en het verlies van de oorsprong nadat de apparatuur is uitgeschakeld en opnieuw is opgestart?

A: De Rexroth MDD112B-N-020-N2L-130GA0 is uitgerust met een N2L multi-turn absolute positie-encoder, die afhankelijk is van de ingebouwde back-upbatterij om de multi-turn-positie te onthouden. Nadat het batterijgebruik langer dan 3 tot 5 jaar heeft geduurd, wordt de de spanning neemt af en de voeding is onvoldoende, wat resulteert in het verlies van positiegegevens bij stroomuitval. Bovendien kan er ook water binnendringen in de encoderstekker, kapotte kabels en opgehoopte olie op de encoderschijf abnormale posities veroorzaken. Oplossing: Controleer de spanning van de ingebouwde batterij van de encoder, vervang deze indien aanwezig lager dan 3V; Maak de connectoren regelmatig schoon en neem beschermende maatregelen voor de kabels.

Vraag 2: Het stuurprogramma meldt regelmatig een encodercommunicatiefout F8078. Hoe problemen oplossen?

A: 1. Controleer de zeer flexibele kabel van de encoder. De interne kerndraden zijn gevoelig voor breuk heen en weer bewegende delen.

2. Open de plug en controleer of de pinnen geoxideerd, gebroken of gecorrodeerd zijn door olie;

3. De encoderinstallatie zit los als gevolg van motortrillingen en de encoderschijf is verschoven;

4. Slechte aarding veroorzaakt elektromagnetische interferentie. Methode voor probleemoplossing: Vervang de reserve-encoderkabel voor testen, maak de stekker schoon en zorg voor een betrouwbare éénpuntsaarding van de apparatuur.

Vraag 3: Na het vervangen van de encoder begint de motor hevig te trillen en kan hij niet draaien?

A: Na het vervangen van de encoder zijn de magneetpoolidentificatie en de nulpuntcorrectie van de encoder niet uitgevoerd. De N2L absolute positie-encoder moet via de IndraWorks-software worden gekalibreerd voor de magneetpolen dat de bestuurder de rotorfase correct kan identificeren en dat de motor normaal kan draaien nadat de kalibratie is uitgevoerd voltooid.
