Wat maakt Schneider ILM1003P01A0000 tot een praktische oplossing voor veeleisende servotoepassingen?

Samenvatting van het artikel

Moderne geautomatiseerde apparatuur vereist vaak een nauwkeurige positionering, een compacte machineconstructie, betrouwbare feedback en een vereenvoudigde inbedrijfstelling. DeSchneider ILM1003P01A0000voldoet aan deze vereisten door de motor- en servo-aandrijffuncties te combineren in een geïntegreerde veldgemonteerde eenheid. Deze architectuur kan de hoeveelheid apparatuur die traditioneel in een schakelkast wordt geïnstalleerd, verminderen en tegelijkertijd modulaire machineconcepten ondersteunen.

In dit artikel worden de belangrijkste kenmerken van ILM1003P01A0000 uitgelegd, hoe de geïntegreerde architectuur werkt, waar deze nuttig kan zijn, welke specificaties ingenieurs moeten verifiëren en welke aankoopoverwegingen van belang zijn bij het aanschaffen van een bestaande of vervangende eenheid. Het legt ook uit waarom nauwkeurige modelidentificatie essentieel is vóór installatie.

Inhoudsopgave

1. Wat is Schneider ILM1003P01A0000?
2. Hoe werkt de geïntegreerde servo-architectuur?
3. Wat zijn de belangrijkste specificaties?
4. Hoe presteert de motor in bewegingstoepassingen?
5. Waar kan ILM1003P01A0000 worden gebruikt?
6. Waarom is een geïntegreerd servoontwerp waardevol?
7. Wat moeten ingenieurs controleren vóór installatie?
8. Wat is belangrijk bij het aanschaffen of vervangen van dit model?
9. Hoe kunnen gebruikers de betrouwbaarheid op de lange termijn verbeteren?
10. Veelgestelde vragen
11. Laatste gedachten

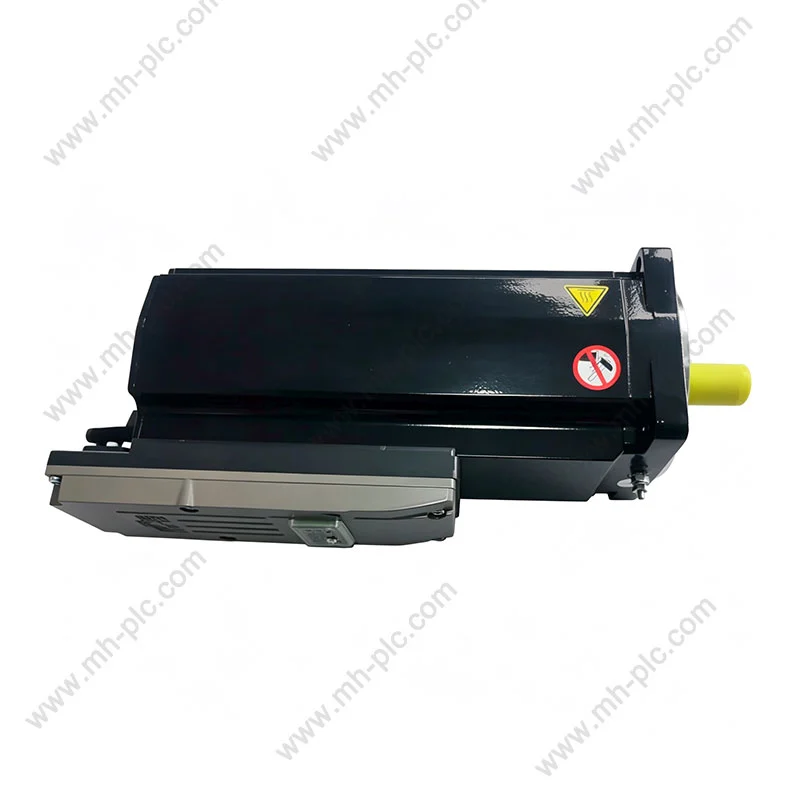

Wat is Schneider ILM1003P01A0000?

Schneider ILM1003P01A0000 is een geïntegreerde servomotor uit de Lexium 62 ILM-familie. In tegenstelling tot een conventionele servo-opstelling waarbij de motor- en aandrijfelektronica als afzonderlijke componenten zijn geïnstalleerd, combineert een geïntegreerde ILM-eenheid de bewegingsbesturingselektronica met het motorsamenstel.

Schneider Electric identificeert het model als een geïntegreerde servomotor met een100 mm flens, 5,8 Nm overtrekkoppel, 3000 tpm snelheid, gladde as, SinCos single-turn 128 feedback en geen rem. Het model is gekoppeld aan gedistribueerde servo-architecturen die bedoeld zijn om de aandrijfelektronica dichter bij de motor- en machinemodule te brengen.

Dit onderscheid is belangrijk voor ingenieurs die een bestaand onderdeel vervangen. ILM1003P01A0000 is niet zomaar een generieke AC-motor van 1,1 kW. De feedbackconfiguratie, geïntegreerde schijfarchitectuur, mechanische afmetingen, communicatievereisten en elektrische kenmerken moeten allemaal bij de machine passen.

Hoe werkt de geïntegreerde servo-architectuur?

Het belangrijkste concept achter een geïntegreerde servo is decentralisatie. Traditionele bewegingssystemen plaatsen servoversterkers vaak in een schakelkast en verbinden deze met motoren via stroom- en feedbackkabels. Een geïntegreerde servo brengt belangrijke aandrijfelektronica over naar de motorzijde.

Deze aanpak kan met name nuttig zijn voor machines die zijn opgebouwd uit onafhankelijke modules. Elke bewegingsmodule kan zijn eigen servomotor en bijbehorende elektronica bevatten, terwijl de machinearchitectuur de communicatie en stroomverdeling verzorgt via geschikte verbindingen.

• Motor- en aandrijvingsintegratie:vermindert de noodzaak om de motor en versterker als volledig gescheiden eenheden te behandelen.
• Gedistribueerde installatie:maakt het mogelijk om motion control-componenten dichter bij de mechanische as te plaatsen.
• Modulaire machinebouw:ondersteunt apparatuur gemaakt van herhaalbare bewegingsmodules.
• Verminderde kastafhankelijkheid:kan ingenieurs helpen de ruimte in de schakelkast te optimaliseren.
• Feedback-integratie:de encoderconfiguratie maakt deel uit van de gespecificeerde motorconstructie en is geen onafhankelijk extern onderdeel.

Het resultaat is een andere machineontwerpfilosofie: in plaats van elke bewegingscomponent in een centrale kast te concentreren, worden geselecteerde besturingsfuncties over de hele machine verdeeld.

Wat zijn de belangrijkste specificaties?

Het begrijpen van het modelnummer alleen is niet voldoende voor een veilige vervanging. De volgende specificaties bieden een nuttig technisch startpunt voor ingenieurs die ILM1003P01A0000 evalueren.

Gegevens van onafhankelijke distributeurs identificeren de unit ook als een AC-servomotor met een absolute encoder, ongeveer 1,1 kW actief vermogen, IP54-bescherming en een montageconfiguratie van 100 x 100 mm. Deze gegevens moeten altijd worden vergeleken met de toepasselijke technische documentatie voor de exacte machine- en regionale versie.

Hoe presteert de motor in bewegingstoepassingen?

Een servomotor wordt niet alleen geselecteerd op basis van het aantal pk's of het nominale koppel. Het vermogen om te versnellen, vertragen, positie te behouden, op commando's te reageren en herhaaldelijk onder wisselende belastingen te opereren, is even belangrijk.

Met een nominaal toerental van 3000 tpm en een nominaal koppel van ongeveer 3,5 Nm is de ILM1003P01A0000 geschikt voor bewegingstoepassingen die een gecontroleerde rotatiebeweging vereisen in plaats van een eenvoudige werking met constante snelheid. Dankzij het geïntegreerde feedbacksysteem kan de besturingsarchitectuur de rotorpositie bewaken en de bewegingsregeling met gesloten lus ondersteunen.

De specificatie van het overtrekkoppel van ongeveer 5,8 Nm is vooral relevant bij het evalueren van acceleratie- en tijdelijke belastingsomstandigheden. Ingenieurs mogen het overtrekkoppel echter niet beschouwen als een continu bedrijfsvermogen. Bij berekeningen van de werkelijke belasting moet rekening worden gehouden met de acceleratie, de werkcyclus, de traagheid, de versnellingsbakverhouding, de wrijving, de machineoriëntatie, de omgevingsomstandigheden en het volledige aandrijfsysteem.

Waar kan ILM1003P01A0000 worden gebruikt?

De geïntegreerde architectuur maakt dit type servo bijzonder aantrekkelijk voor geautomatiseerde machines waarbij meerdere assen, compacte lay-outs en modulaire constructie belangrijk zijn.

De geschiktheid van de toepassing moet altijd worden vastgesteld op basis van de werkelijke asvereisten. Een model dat mechanisch compatibel is, kan nog steeds ongeschikt zijn als de elektrische interface, communicatiearchitectuur, belastingsprofiel of feedbackvereisten verschillen.

Waarom is een geïntegreerd servoontwerp waardevol?

Het grootste voordeel van een geïntegreerde servo is niet alleen dat twee componenten worden gecombineerd. Het grotere voordeel is de mogelijkheid om de manier waarop een machine fysiek is ontworpen te veranderen.

1. Flexibelere machinearchitectuur:Gedistribueerde servocomponenten kunnen machinebouwers helpen bij het organiseren van bewegingssystemen rond individuele machinemodules.
2. Potentiële besparingen op kastruimte:Door de aandrijfelektronica weg te plaatsen van de centrale kast kan er ruimte vrijkomen voor PLC's, veiligheidsapparatuur, stroomverdeling en andere componenten.
3. Verminderde traditionele scheiding tussen motoraandrijvingen:De motor en aandrijving worden geleverd als een geïntegreerde eenheid, waardoor bepaalde apparatuurconfiguraties worden vereenvoudigd.
4. Geschikt voor meerassige systemen:Gedistribueerde bewegingsarchitectuur kan vooral aantrekkelijk zijn wanneer een machine meerdere servo-assen bevat.
5. Modulaire techniek:Machinebouwers kunnen herhaalbare bewegingsmodules ontwerpen rond gedefinieerde servoassemblages.

Deze voordelen zijn het meest waardevol als de machine vanaf het begin is ontworpen rond gedistribueerde beweging. Het achteraf inbouwen van een geïntegreerde servo in een conventioneel systeem zonder de communicatie, stroomverdeling, koeling, bekabeling en softwarevereisten te controleren, kan onnodige inbedrijfstellingsproblemen veroorzaken.

Wat moeten ingenieurs controleren vóór installatie?

Een correcte identificatie van het onderdeelnummer is de eerste stap, maar niet de laatste stap. Voordat ILM1003P01A0000 wordt geïnstalleerd, moeten technici en onderhoudsteams de volgende punten verifiëren.

• Exact onderdeelnummer:Bevestig elk teken van ILM1003P01A0000.
• Mechanische afmetingen:Controleer flens, as, montagegaten, koppeling en installatieruimte.
• Remvereiste:Dit model is gespecificeerd zonder rem, dus verticale of zwaartekrachtbelaste assen vereisen speciale aandacht.
• Feedbackconfiguratie:Bevestig de SinCos single-turn encoderopstelling en machinebesturingscompatibiliteit.
• Communicatiesysteem:Controleer de vereiste netwerk- en controllerarchitectuur.
• Elektrische vereisten:Controleer de spanning, stroom, kabelopstelling en stroomvereisten op systeemniveau.
• Omgevingsomstandigheden:Controleer de bescherming van de behuizing, temperatuur, vochtigheid, stof, trillingen en installatieomgeving.
• Belastingberekening:Bevestig continu koppel, piekkoppel, acceleratie, traagheid en inschakelduur.
• Softwarecompatibiliteit:Bevestig dat de bestaande bewegingsbesturingssoftware en -configuratie het beoogde apparaat kunnen ondersteunen.

Wat is belangrijk bij het aanschaffen of vervangen van dit model?

Voor onderhoudsteams is een van de grootste uitdagingen bij gevestigde industriële automatiseringsproducten het verkrijgen van het exacte onderdeel wanneer een machine al vele jaren in bedrijf is.

De regionale pagina's van Schneider Electric bieden momenteel verschillende levenscyclusinformatie voor deze referentie. Op één officiële regionale pagina staat dat ILM1003P01A0000 in februari 2023 werd stopgezet en dat er geen directe vervanging werd vermeld, terwijl een andere regionale pagina het einde van de standaardservice in september 2025 meldt. Dit betekent dat kopers er niet van mogen uitgaan dat een online vermelding automatisch de huidige fabrieksbeschikbaarheid weergeeft.

Houd bij de aanschaf van een apparaat voor onderhoud of machinerestauratie rekening met het volgende:

Een betrouwbare leverancier van industriële componenten moet duidelijke productidentificatie, informatie over de staat, technische documentatie, indien beschikbaar, en transparante communicatie over de voorraadstatus kunnen bieden.

Hoe kunnen gebruikers de betrouwbaarheid op de lange termijn verbeteren?

De servobetrouwbaarheid hangt van veel meer af dan de motor zelf. Mechanische uitlijning, kabelgeleiding, omgevingsomstandigheden, controllerconfiguratie en thermisch beheer hebben allemaal invloed op de levensduur.

• Houd de montageoppervlakken schoon en goed uitgelijnd.
• Vermijd overmatige radiale of axiale belastingen op de as.
• Inspecteer connectoren en kabels tijdens gepland onderhoud.
• Voorkom onnodige trillingen en mechanische schokken.
• Bevestig dat de bedrijfstemperaturen binnen de toepasselijke specificaties blijven.
• Houd toezicht op ongebruikelijke geluiden, trillingen, temperatuur of positiefouten.
• Houd nauwkeurige gegevens bij van servoparameters en machineconfiguratie.
• Zorg ervoor dat vervangende onderdelen correct geïdentificeerd en traceerbaar zijn.

Wanneer een servo wordt vervangen, moet de inbedrijfstelling meer omvatten dan alleen het aandrijven van de machine. Feedbackherkenning, motorparameters, richting, limieten, versnelling, vertraging, mechanische belasting en veiligheidsfuncties moeten allemaal worden gecontroleerd volgens de procedures van de machinefabrikant.

Veelgestelde vragen

Laatste gedachten

DeSchneider ILM1003P01A0000vertegenwoordigt een gedistribueerde motion-control-benadering waarbij de servomotor- en aandrijffuncties zijn geïntegreerd in een compacte eenheid aan de machinezijde. De flens van 100 mm, het nominale koppel van ongeveer 3,5 Nm, het overtrekkoppel van 5,8 Nm, het toerental van 3000 tpm, de gladde as, SinCos single-turn feedback en de remvrije configuratie maken het nauwkeurig afstemmen van specificaties essentieel bij het evalueren van het onderdeel voor een bestaande machine.

Voor machinebouwers kan de geïntegreerde architectuur betekenisvolle voordelen bieden bij het modulaire ontwerp van apparatuur en de organisatie van schakelkasten. Voor onderhoudsteams kan het belangrijkste probleem echter het vinden van het juiste originele onderdeel zijn en het verifiëren van de levenscyclusstatus ervan. Officiële regionale informatie geeft aan dat het model veranderingen in de levenscyclus heeft ondergaan, dus aankoopbeslissingen moeten de staat van het product, documentatie, compatibiliteit en toekomstige onderhoudsplanning omvatten.

Dongguan Nancheng Mao Hui Machinery Equipment Trading Co., Ltd. kan klanten ondersteunen die op zoek zijn naar industriële automatiseringscomponenten door modelnummers, technische vereisten, productconditie en inkoopgegevens te helpen verifiëren. Als u apparatuur onderhoudt die Schneider ILM1003P01A0000 gebruikt, kan het verstrekken van het volledige onderdeelnummer en de machinevereisten het inkoopproces nauwkeuriger en efficiënter maken.
