Wat is Schneider ILM0702P01A0000 en hoe ondersteunt het compacte servobewegingen?

Wat is Schneider ILM0702P01A0000?

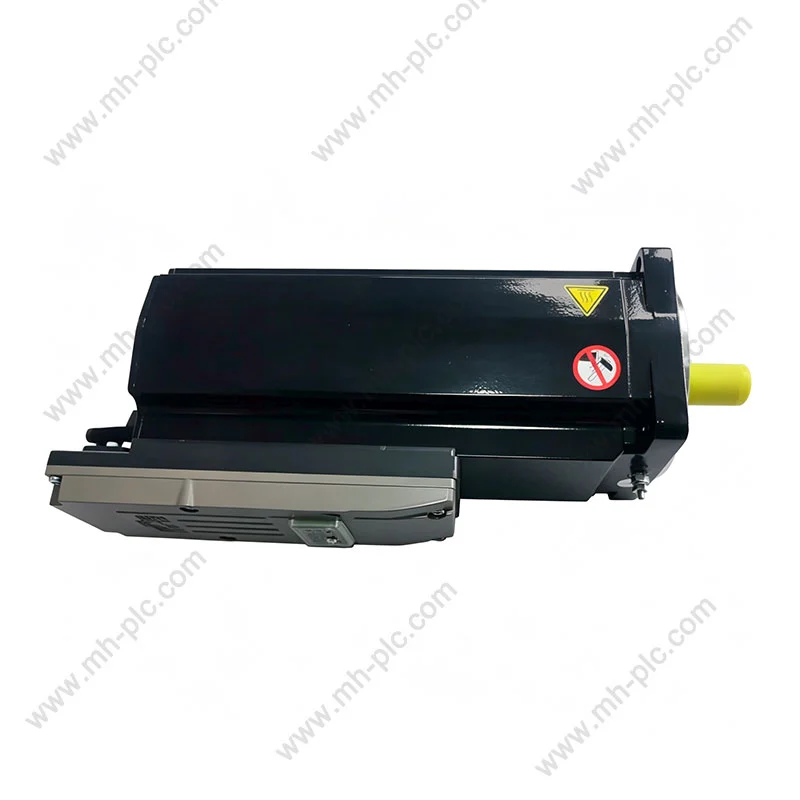

Schneider ILM0702P01A0000 is een Lexium 62 ILM geïntegreerde servomotor ontworpen voor PacDrive 3 motion-control-architecturen. Schneider Electric vermeldt het als een geïntegreerde servomotor met een continu overtrekkoppel van 1,7 Nm, een nominaal uitgangsvermogen van 720 W en een nominaal toerental van 6000 tpm. De opgegeven configuratie bevat geen houdrem.

In tegenstelling tot een conventionele opstelling waarbij een motor en aandrijfelektronica afzonderlijk kunnen worden geïnstalleerd, brengt een geïntegreerde servomodule belangrijke aandrijffuncties in de motorzijde. Deze architectuur kan met name nuttig zijn bij machines met meerdere assen of modulaire mechanische secties waarbij het verminderen van kasthardware en het vereenvoudigen van verbindingen belangrijke ontwerpdoelstellingen zijn.

Schneider Electric beschrijft dat de ILM-architectuur plug-and-play-technologie, snelle interconnectie via hybride kabels en vermindering van bedrading en kastruimte ondersteunt. In de productinformatie van de fabrikant staat dat de architectuur tot 70% minder bekabeling, tot 90% minder kastruimte en tot 90% minder bedradingstijd kan bieden, afhankelijk van de toepassing en systeemconfiguratie.

Hoe werkt de geïntegreerde servo-architectuur?

Het sleutelbegrip is decentralisatie. In plaats van elke aandrijfcomponent in een centrale elektrische kast te concentreren, verplaatsen geïntegreerde servomodules een deel van de motion control-hardware dichter bij de mechanische as.

Deze aanpak kan waardevol zijn voor machines met veel onafhankelijk bestuurde assen. Een modulaire machine kan mechanische units hebben die zich op verschillende posities bevinden, terwijl de bewegingshardware dichtbij de betreffende motor blijft. Het resultaat kan een schonere machine-indeling zijn en minder lange individuele verbindingen tussen een centrale kast en elke as.

Het ontwerp is vooral relevant wanneer machinebouwers precisiebewegingen moeten balanceren met beperkte kastruimte. Er mag echter niet voor een geïntegreerde motor worden gekozen alleen maar omdat de fysieke afmetingen of het nominale vermogen geschikt lijken. Elektrische compatibiliteit, controllerarchitectuur, feedbackvereisten, kabelontwerp, thermische omstandigheden, mechanische belasting en machineveiligheidseisen moeten ook worden gecontroleerd.

Wat zijn de belangrijkste specificaties?

De volgende specificaties bieden een praktisch startpunt voor het evalueren van ILM0702P01A0000. De productinformatie en technische documentatie van Schneider Electric identificeren de onderstaande kernwaarden.

Gegevens van externe distributeurs vermelden ook een asdiameter van 11 mm, een flensmaat van 70 mm en een totale lengte van 226 mm voor dit model. Voor het uiteindelijke machineontwerp moeten maatschetsen en de actuele technische documentatie van de fabrikant echter als controlereferentie worden beschouwd.

Hoe moeten koppel en snelheid worden begrepen?

Een veelgemaakte fout bij servoselectie is alleen kijken naar de maximale snelheid. Voor een succesvolle bewegingsas moet de motor voldoen aan het volledige koppel-snelheidsprofiel van de toepassing.

ILM0702P01A0000 heeft een nominaal toerental van 6000 tpm en een continu overtrekkoppel van 1,7 Nm. Het gedocumenteerde piekkoppel bedraagt ​​7,6 Nm. Deze cijfers moeten worden geïnterpreteerd binnen de bedrijfsomstandigheden van de fabrikant en niet worden behandeld als uitwisselbare waarden.

• Continu koppel:relevant voor belastingen die gedurende langere perioden moeten worden gehandhaafd.
• Piekkoppel:relevant voor versnelling, vertraging of kortdurende belastingspieken.
• Nominale snelheid:helpt bepalen of de motor aan de vereiste machinecyclus kan voldoen.
• Belastingtraagheid:beïnvloedt de acceleratieprestaties en servo-afstemming.
• Overbrengingsverhouding:verandert de koppel- en snelheidsvereisten van de motor.

Ingenieurs moeten daarom het werkelijke belastingskoppel, het acceleratiekoppel, de gereflecteerde traagheid, de werkcyclus en de vereiste bedrijfssnelheid berekenen voordat ze de motor bevestigen.

Waarom is feedback belangrijk?

Servosystemen zijn afhankelijk van feedback om te bepalen wat de motor daadwerkelijk doet. ILM0702P01A0000 maakt gebruik van absolute single-turn SinCos Hiperface-feedback, waarbij de documentatie van de fabrikant 128 perioden specificeert voor de resolutie van de snelheidsfeedback.

In de praktijk helpt feedback het besturingssysteem de positie en snelheid te monitoren, zodat de opgedragen beweging kan worden vergeleken met het daadwerkelijke motorgedrag. Dit is essentieel voor toepassingen die herhaalbare positionering, gecoördineerde assen, gecontroleerde versnelling en nauwkeurige bewegingsprofielen vereisen.

Bij het vervangen van een bestaande servomotor moeten ingenieurs het feedbacktype verifiëren in plaats van aan te nemen dat een andere motor met een vergelijkbaar vermogen en koppel correct zal communiceren met het bestaande besturingssysteem.

Hoe kan het de bedrading van machines vereenvoudigen?

Een van de centrale voordelen van de ILM-architectuur is de benadering van machinebedrading. Schneider Electric beschrijft snelle interconnectie met behulp van hybride kabels voor signaal- en vermogensniveaus en benadrukt mogelijke reducties in bekabeling, kastruimte en bedradingstijd.

Dit kan vooral handig zijn bij machines met meerdere assen. Traditionele architecturen kunnen meerdere motorvermogen-, feedback- en besturingsverbindingen vereisen om tussen de kast en individuele motoren te kunnen reizen. Een gedecentraliseerde architectuur kan die fysieke indeling veranderen en de modularisering van machines vereenvoudigen.

Waar kan deze servomotor worden gebruikt?

De ILM0702P01A0000 is bedoeld voor industriële motion control-architecturen en niet voor algemene motortoepassingen. Het geïntegreerde ontwerp kan worden overwogen voor machine-assen waarbij gecontroleerde positionering, gecoördineerde beweging en gedecentraliseerde aandrijfarchitectuur vereist zijn.

De geschiktheid van de toepassing hangt af van het volledige systeemontwerp. Het koppel, de snelheid, de feedback, de omgevingsclassificatie, de mechanische interface, de compatibiliteit van de controller en de inschakelduur van de motor moeten allemaal worden geëvalueerd voordat ze worden ingezet.

Wat moeten ingenieurs controleren vóór installatie?

Juist bij de aanschaf of vervanging van industriële automatiseringscomponenten is een juiste identificatie van groot belang. Houd rekening met de volgende checklist voordat u ILM0702P01A0000 installeert:

1. Modelnummer:Controleer of het volledige onderdeelnummer ILM0702P01A0000 is.
2. Remconfiguratie:Dit model is gespecificeerd zonder vasthoudrem.
3. Stroomvereisten:Controleer of de elektrische architectuur van het systeem compatibel is met het gedocumenteerde nominale voedingsbereik van 250–700 V.
4. Compatibiliteit van controllers:Bevestig de compatibiliteit met de beoogde PacDrive 3-architectuur en bewegingscontroller.
5. Feedback:Controleer of het besturingssysteem de gespecificeerde feedbackregeling ondersteunt.
6. Mechanische afmetingen:Controleer flens, asdiameter, aslengte, montagerichting en beschikbare speling.
7. Belastingskarakteristieken:Bereken koppel, traagheid, acceleratie, snelheid en inschakelduur.
8. Bekabeling:Gebruik de juiste goedgekeurde kabel- en aansluitconfiguratie voor het systeem.
9. Omgeving:Bevestig temperatuur-, stof-, vocht-, trillings- en installatieomstandigheden aan de hand van de toepasselijke documentatie.

Met welke onderhoudsproblemen moet rekening worden gehouden?

Servomotoren zijn precisiecomponenten, dus onderhoud moet zich richten op de bedrijfsomstandigheden en op de motor zelf. Overmatige hitte, vervuiling, mechanische verkeerde uitlijning, kabelschade, ongebruikelijke trillingen of abnormale belasting kunnen de systeemprestaties beïnvloeden.

• Inspecteer de mechanische montage- en askoppelingsomstandigheden.
• Controleer kabels en connectoren op zichtbare slijtage of schade.
• Controleer abnormale temperatuurstijgingen.
• Onderzoek onverwachte trillingen of geluiden.
• Beoordeel terugkerende positie- of bewegingsfouten.
• Houd de motor en de omringende installatieruimte binnen de gespecificeerde omgevingscondities.
• Gebruik de documentatie van de fabrikant bij het diagnosticeren van feedback-, communicatie- of schijfgerelateerde fouten.

Schneider Electric biedt momenteel productdocumentatie, softwaredownloads, productselectiebronnen en vervangings-/vervangingsinformatie vanaf de productpagina.

Wat moeten kopers verifiëren voordat ze een aankoop doen?

Voor industriële automatiseringsaankopen is meer nodig dan alleen het matchen van een productnaam. Een koper dient vast te stellen of het aangeboden onderdeel exact aansluit bij de gewenste machineconfiguratie.

Actuele informatie over distributeurs illustreert waarom voorraad en prijs op het moment van aankoop moeten worden geverifieerd. De beschikbaarheid en vermelde prijzen variëren bijvoorbeeld per distributeur en regio, terwijl de eigen regionale pagina's van Schneider Electric indicatieve prijs- en aankoopinformatie kunnen weergeven die specifiek is voor die markt.

Geïntegreerde servoarchitectuur versus conventionele kastschijven

Geen van beide architectuur mag als universeel geschikt worden beschouwd. De juiste keuze hangt af van de machinetopologie, het aantal assen, kastbeperkingen, omgevingsomstandigheden, servicevereisten, besturingsarchitectuur en het totale installatieontwerp.

Veelgestelde vragen

Laatste overwegingen

Schneider ILM0702P01A0000 is een gespecialiseerde geïntegreerde servomotor in de Lexium 62 ILM-familie. Het nominale vermogen van 720 W, het continue blokkeerkoppel van 1,7 Nm, het nominale toerental van 6000 tpm, de absolute single-turn SinCos Hiperface-feedback en de remvrije configuratie maken het tot een duidelijk gedefinieerd onderdeel in plaats van een generieke servomotor.

De geïntegreerde architectuur is vooral relevant voor machinebouwers die werken met modulaire, meerassige of beperkte automatiseringsapparatuur. De potentiële vermindering van kastruimte en bedrading kan de machinearchitectuur vereenvoudigen, terwijl het in het veld gemonteerde ontwerp meer gedistribueerde apparatuurlay-outs kan ondersteunen. Schneider Electric wijst specifiek op reducties in bekabeling, kastruimte en bedradingstijd als kenmerken van de ILM-aanpak.

Bij aanschaf- en vervangingsprojecten is de belangrijkste stap het verifiëren van de volledige configuratie, in plaats van het model alleen op uiterlijk of vermogen te matchen. Elektrische compatibiliteit, controllerarchitectuur, feedback, mechanische afmetingen, remvereisten, omgevingsomstandigheden, kabelconfiguratie en machinebelasting moeten allemaal vóór installatie worden beoordeeld.
